新型悬挑脚手架如何施工?一文带你了解!

时间:2022-06-10 16:56:53 点击:66次

随着现如今新型悬挑脚手架的普及和应用,越来越多的建筑施工现场都有此项目;其目在于提高首层文明施工,增加现场使用面积。但对于刚刚接触的人而言,对新型悬挑脚手架如何施工并不了解,对此,玖辰建材小编在这里为大家整理了相关内容,希望可以帮助到大家。

新型悬挑脚手架

一、设计悬挑梁平面布置图
根据工程项目提供的建筑图和结构图,并《建筑施工脚手架安全技术统一标准》和《建筑施工扣件式钢管脚手架安全技术规范》中的有关规范要求,由新型悬挑脚手架厂家设计绘制出专项“悬挑梁平面布置图”。
二、新型悬挑脚手架预埋
1、根据悬挑梁平面布置图,对各号栋楼现场进行预埋,新型悬挑脚手架预埋件应在内、外侧模板及钢筋布设好后,浇筑混凝土前进行预埋。
另外,施工现场工人使用充电式手电钻打孔预埋,无需拉线接电,施工效率高且现场不杂乱。
注:如有超长悬挑梁(杆件长度大于2400mm)时,工程项目的悬挑梁布置图中有注明需要增设下支撑杆的,需要在悬挑层的下层提前设置“下支撑杆”的预埋。具体如下:
①、每根悬挑梁在外侧模板上开两个Φ1.25cm的圆孔,在通过配套专用的螺杆临时固定,以确定混凝土浇铸过程中预埋件不会产生偏位;
②、预埋件在安装时,应确保预埋件与模板接触面的无缝隙紧贴,以防止砼浇捣时,混凝土浆水渗入到预埋件的管内部;
③、在预埋件安装完毕后,砼浇捣时,严禁振动棒直接与预埋件接触,以确保预埋件不被损坏或发生偏移;
④、安装螺杆使用完毕后,均应及时回收、保管好,以备下挑安装预埋件时使用(安装螺杆,每一栋楼仅配一挑,需注意保管)。
最后,为了确保新型悬挑承力架安装后的整体美观度,上拉杆、下撑杆和悬挑梁这三项预埋件设置,均应尽可能设置在相对统一高度。另外,为提高预埋件的使用安全,确保预埋件的受力最大化,所有预埋件位置的设置,应在砼浇捣面往下10cm-20cm处的范围内,为最佳预埋位置。

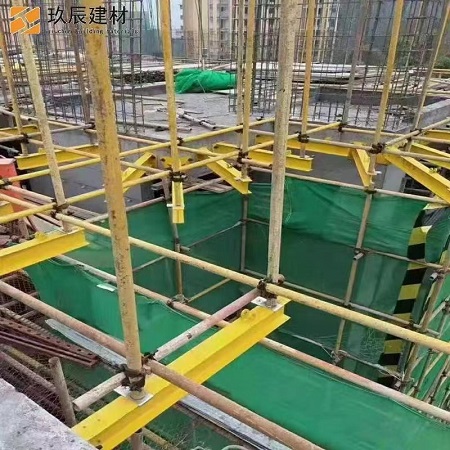

新型悬挑脚手架安装

2、对于悬挑结构,例如阳台,施工单位在预埋之前,施工员应严格检查悬挑结构的配筋,有没有按施工方案或计算书里的新配筋图来布设钢筋;
3、对于悬挑结构的新配筋布设,不局限于悬挑本层,同时,上拉层的钢筋布设,也必须按施工方案或计算书里的新配筋图来布设钢筋;
4、在现场预埋时,务必确保同一根悬挑梁的两个预埋件应在同一个水平线上;
5、本项目首次预埋时,应提前预埋2根*3组,共6根预埋件,以备现场拉拔试验时使用。
①此6个预埋件均用180mm的长预埋件;
②、预埋后,在混凝土浇筑完8天后,方可做拉拔试验;
③、在做拉拔试验时,我公司提供的计算书内会标示出针对本项目的“受拉承载力设计值”,当拉拔数据超过设计值时,应停止试验,以免造成结构破坏;
④、在做完拉拔试验后,此6根高强螺杆可周转至上挑使用。
三、新型悬挑脚手架安装
1、安装双头螺杆,当混凝土强度达到5MPa或相关要求的强度后,开始安装双头螺杆;扭出安装螺杆,外侧模板拆除后,露出预埋件,再安装8.8级高强螺栓;
2、在安装双头螺杆时,虽无法看清内端是否与预埋件内的方形螺母牢靠连接,但可以观测双头螺杆的外露长度,确定是否已安全连接。另外,为了安全起见,须满足外露长度小于等于6cm时;
3、在安装双头螺杆时,考虑到混凝土强度还没有跟上来,其扭力不宜过大,以免造成“对边的梁墙板”破裂。

新型悬挑脚手架安装展示

四、悬挑梁安装如下:
根据预埋件的安装位置,按图纸标示的型号,然后找到对应型号的悬挑梁,逐条布置于悬挑层的各个部位。
五、脚手架搭设
1、当混凝土达到12MPa或规定要求后,方可开始搭设外架。在此过程中严禁在悬挑梁或钢管架体上堆放重型材料、严禁在此过程中吊放塔吊上的任何材料;
2、在不具备连接“上拉杆”条件时,脚手架可搭设最高高度为13m,当悬挑层上层的混凝土强度达到要求后,应尽快将上拉杆组装好,并及时将“斜拉杆”调节至受力状态后,方可再往上搭设脚手架。
在超长悬挑梁大于1750mm处,搭设脚手架之前,应提前将下支撑杆安装好并调节至受力状态。而下支撑杆“预埋孔位”的布设,可参照上层悬挑梁2个预埋孔的其中任意1个往下垂直部位即可。
六、斜拉杆组装
1、斜拉杆必须提前组装上,在硬防护铺设之前,先将拉杆连接好;
2、便于找到上拉层预埋点定位的最佳位置。
七、斜拉杆上端“连接拉环”的预埋及安装
在悬挑层的上一层混凝土浇筑前,将斜拉杆“上端拉结点”的预埋件(150mm长)布置好。
待外侧模板拆除后,混凝土强度达到规定要求后,把“双耳拉环”扭入预埋件内连接,并将斜拉杆连接好,同时调节至受力状态,最后再将外架往上搭设至20m以内。

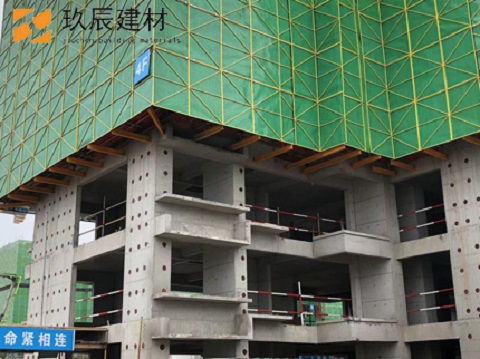

新型悬挑脚手架安装成型

八、新型悬挑承力架安装注意事项
1、局部有“塑性混凝土”情况下的正确预埋方法
预埋件在安装时,应将预埋件埋入结构梁、柱、剪力墙的钢筋混凝土内,严禁埋入建筑物的钢筋混凝土内。如果有素混凝土阻碍预埋件安装时,可以适当避开,如果无法避开,则要采取以下措施中的一种:
①采用加长预埋螺栓或螺杆直接安装时,应要求预埋螺栓长度垂直伸入梁、柱、剪力墙混凝土内140mm长;
②在每根工字钢安装位置素混凝土处300*300钢筋笼,钢筋笼应为Ⅱ钢筋组成,网格密度为100mm*100mm,直径10mm以上,且每个网格交叉点应由钢筋垂直渗入主体构梁、柱、剪力墙内,工16根。
其锚固长度应按照国家相关规范,钢筋笼中心以预埋件中心为中心,此种加固方法要求钢筋伸入梁、柱及剪力墙的方向和预埋件伸入混凝土的方向平行。
2、悬挑梁底座板与建筑结构面的接触,如发生不平整接触或由于出现“炸模”导致悬挑梁在安装时,角度有偏差,应采用特质“挂钩垫片”进行垫平或调整角度,以确保整体稳定性;
3、悬挑梁平面布置图深化过程中,局部出现“脚手架立杆”落空,现场需临时准备16#工字钢做“扁担梁”横搁骑上,如有此现象,必须将上、下两根悬挑梁采用抱箍或直接焊接固定,以确保整体稳定;
4、梁外侧有飘窗板突出时,斜拉杆上拉接点的预埋放置在飘窗板的梁下方,同时为了安全,脚手架内外立柱间距应适当缩小,由规范上的830mm改为630mm;
5、如悬挑梁需承受施工电梯进出料的活动荷载,1230以上的悬挑梁,须在对应的到悬挑梁处增设下支撑杆或采用双拉杆;
6、新型悬挑脚手架的材料,均以悬挑梁平面布置图设计的规格及数量一对一发货。例如工程项目有多栋楼采用本工艺,在发货时,一辆货车内会同时装上多栋楼的材料,施工单位在安装悬挑梁时,务必严格按照双方确定好的悬挑梁布置图对应的规格进行安装。以免后面的楼层在安装悬挑梁,规格对不上或数量缺失,导致耗工误时等不必要的麻烦。
