外脚手架剪刀撑及横向斜撑如何设置?一文带你了解!

时间:2022-07-22 17:13:13 点击:863次

相信大家对脚手架不陌生了,其是为了确保施工过程顺利进行而搭设的工作平台,随着市场的竞争,衍生了一种新型悬挑脚手架,逐渐被推广与普及。但也有很多人对外脚手架剪刀撑及横向斜撑如何设置不了解,对此,玖辰建材小编在这里为大家整理了相关内容,希望可以帮助到您。

新型悬挑脚手架

建筑施工外脚手架剪刀撑及横向斜撑设置要点如下:
1、每道剪刀撑应跨越5-7根立杆,且与底面的夹角为45°-60°,杆件结肠采用接剪刀撑的两根斜杆均与立杆或相近的小横杆相连;
2、24m以下的外架,在架体外侧两端、转角及中间间隔应不超过15m的里面上布置剪刀撑;24m以上的外架,在架体外侧搭设连续剪刀撑;

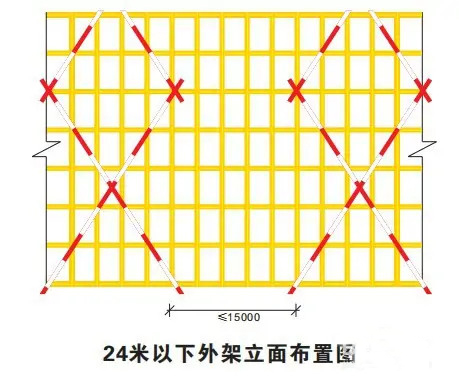

24m以下外架立面布置图

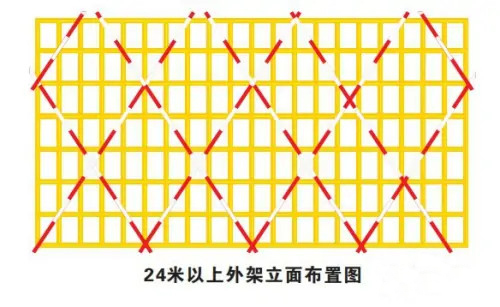

24m以上外架立面布置图

3、开口型或一字型双排架两端口应设置横向斜撑,24m以上架体在架体拐角处及中间每六跨设置一道搭接斜撑;
4、最后需要的是:横向斜撑应在同一节,由底到顶,呈“之”字型布置,且斜撑较差和内外大横杆相连到底。

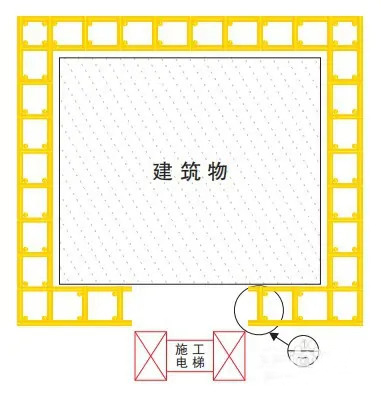

建筑物结构

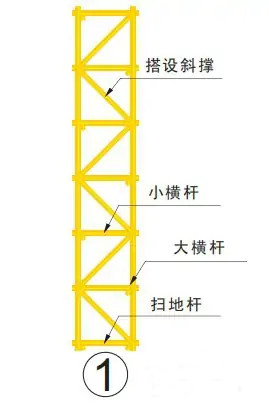

搭设斜撑

通过上述内容的简单介绍,我们现在是不是对外脚手架剪刀撑及横向斜撑如何设置,有了进一步的了解呢?如果你对外脚手架还有其他疑问或需要选购新型悬挑脚手架时,可在线咨询客服或致电咨询。
